絕緣法蘭是長輸管道、城市管網及站場系統中防止電化學腐蝕、實現電絕緣隔離的關鍵部件。其中，碳鋼小口徑絕緣法蘭因其在特定壓力、口徑及成本控制要求下的優越性，在眾多工業領域得到廣泛應用。本文將以焦作地區相關產業為背景，對碳鋼小口徑絕緣法蘭進行全面介紹。
一、 核心概念與工作原理

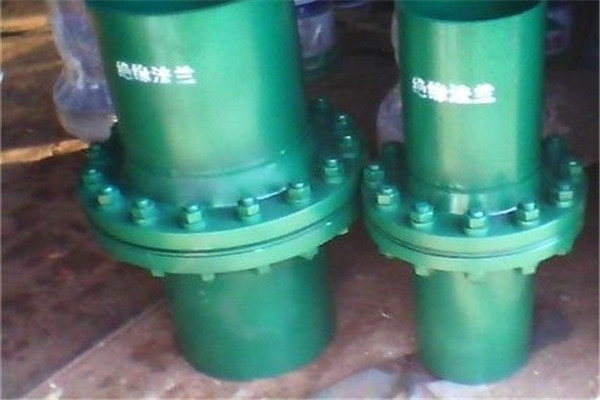

碳鋼小口徑絕緣法蘭，通常指公稱直徑（DN）較小（例如DN15-DN100常見），材質為碳鋼，并在兩片法蘭之間或法蘭與管道之間設置有絕緣組件（如絕緣墊片、絕緣套筒、絕緣螺栓套等）的特殊連接件。其核心功能是在保證機械連接強度和密封性的切斷管道間的金屬連續性，阻斷雜散電流或陰極保護電流的通過，從而有效防止電偶腐蝕和干擾腐蝕，保護管道系統安全。
二、 主要結構與分類
- 結構組成：典型結構包括一對碳鋼法蘭、絕緣密封墊片（通常采用高強度工程塑料如MC尼龍、聚四氟乙烯或特殊復合材料）、絕緣螺栓套管、絕緣墊圈（位于螺母下）等。所有絕緣元件共同構成完整的絕緣屏障。
- 常見分類：
- 整體型絕緣法蘭：將絕緣組件預裝在法蘭中，形成一個整體部件，安裝便捷，絕緣性能可靠。
- 組裝式絕緣法蘭：在現場將標準法蘭與絕緣套件組裝而成，靈活性高。
- 按壓力等級可分為PN10、PN16、PN25、Class150、Class300等，小口徑法蘭常用中低壓等級。
- 按密封面形式可分為突面（RF）、凹凸面（MFM）、榫槽面（TG）等。
三、 性能特點與優勢
- 有效電絕緣：絕緣電阻值通常要求≥1MΩ，最高可達5MΩ以上，能有效隔離電位。
- 高機械強度：碳鋼材質提供了良好的承壓能力和結構強度，適用于各種工況。
- 密封可靠：采用專用絕緣密封墊，在絕緣的同時確保介質無泄漏。
- 尺寸緊湊，安裝方便：小口徑設計適用于空間有限的場合，與標準管道連接兼容性好。
- 經濟實用：相較于不銹鋼或特殊合金絕緣法蘭，碳鋼材質成本更低，性價比高。
四、 焦作產業背景與應用領域
焦作作為河南省重要的工業城市，在裝備制造、化工、能源（特別是天然氣輸配）等領域基礎雄厚。本地及周邊的管道系統建設、化工廠、燃?xì)夤尽⑺幚碓O(shè)施等，均為碳鋼小口徑絕緣法蘭提供了廣闊的應用場景：
- 城鎮燃?xì)廨斉涔芫W(wǎng)：用于樓棟調壓箱進出口、分段閥門處，防止陰極保護電流流失及雜散電流干擾。
- 石油化工管道：在裝置區與長輸管線連接處、不同材質管道連接處，隔離電位，避免電化學腐蝕。
- 熱力管網：在補償器、閥門兩側安裝，作為電絕緣接頭。
- 給排水及污水處理管道：保護管道免受地下雜散電流腐蝕。
- 廠區管道系統：在需要電隔離的儀表、設備進出口管道上使用。
焦作本地的法蘭管件制造企業，依托區域產業需求，能夠生產供應符合國家標準（如GB/T）或行業標準的優質碳鋼小口徑絕緣法蘭。
五、 選購、安裝與維護要點
- 選購指南：
- 明確參數：確定公稱直徑（DN）、壓力等級（PN/Class）、密封面型式、執行標準。
- 絕緣性能：關注絕緣套件材料的耐溫、耐壓、耐老化性能及整體絕緣電阻保證值。
- 材質與防腐：確認法蘭本體碳鋼牌號（如Q235B、20#），并了解其表面防腐處理（如鍍鋅、涂漆）是否滿足環境要求。
- 供應商資質：選擇焦作本地或信譽良好的制造商，查驗產品質量證明文件。
- 安裝注意事項：
- 安裝前檢查絕緣組件是否完好無損。
- 嚴格按照安裝說明順序組裝，確保絕緣墊片、套管、墊圈正確就位，避免金屬件短路。
- 使用扭矩扳手對稱均勻緊固螺栓，達到規定扭矩值，防止密封不嚴或壓壞絕緣件。
- 安裝后建議使用兆歐表檢測絕緣電阻，驗證安裝效果。
- 維護保養：
- 定期檢查（建議每年一次）法蘭外觀有無泄漏、絕緣組件有無老化破損。
- 定期測量絕緣電阻，若發現電阻值顯著下降，應及時排查原因并更換絕緣組件。
- 在檢修時，如需拆卸，應注意保護絕緣部件，重新安裝后必須再次檢測絕緣性能。
****
碳鋼小口徑絕緣法蘭是管道電腐蝕防護體系中不可或缺的“安全衛士”。在焦作這樣的工業城市，正確選擇、安裝和使用符合本地工況要求的絕緣法蘭，對于保障城市生命線工程和工業設施的安全、穩定、長周期運行具有重要意義。用戶應結合具體項目需求，與專業供應商充分溝通，確保產品性能與系統要求完美匹配。
