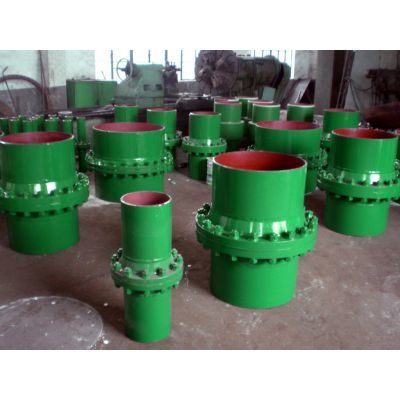

在石油、天然氣等長輸管道系統及各類存在電化學腐蝕風險的工業設施中，絕緣法蘭作為一種關鍵的管道連接與絕緣組件，扮演著不可或缺的角色。它不僅保障了管道的物理連通性，更重要的是有效阻斷了管段間的電流通路，從而防止或減緩電化學腐蝕（如雜散電流腐蝕），并便于實施陰極保護。本文將圍繞用戶查詢的“SY/T0516標準絕緣法蘭”與“DN200高壓絕緣法蘭”，為您提供一份詳盡的絕緣法蘭知識大全。
一、 核心標準：SY/T0516《絕緣法蘭設計技術規定》
SY/T0516是中國石油天然氣行業關于絕緣法蘭設計、制造、檢驗與驗收的權威標準。該標準對絕緣法蘭的結構形式、材料選擇、絕緣性能、強度計算、試驗方法及標志包裝等作出了明確規定，是確保絕緣法蘭在苛刻工況下安全、可靠、長效運行的根本依據。符合此標準的絕緣法蘭，其絕緣性能（如絕緣電阻）、密封性能（耐壓等級）及機械強度均有嚴格保障。
二、 關鍵參數解析：DN200與高壓
1. 公稱通徑（DN200）：
DN200表示絕緣法蘭的公稱通徑為200毫米，這是其連接管道尺寸的核心參數。它決定了法蘭的螺栓中心圓直徑、外徑、厚度等一系列結構尺寸，必須與相連的管道、閥門或設備接口完全匹配。
2. 壓力等級（高壓）：
“高壓”是一個相對概念，在管道法蘭中通常指PN16（1.6MPa）、PN25（2.5MPa）、PN40（4.0MPa）、PN63（6.3MPa）、PN100（10.0MPa）乃至更高等級。具體壓力等級需根據管道系統的設計壓力、溫度及介質特性確定。高壓絕緣法蘭在結構上更為厚重，采用的密封元件（如墊片）和絕緣材料性能要求更高，以確保在高壓下不發生泄漏并保持穩定的絕緣性。
三、 絕緣法蘭的主要結構與類型大全
絕緣法蘭并非簡單地將絕緣材料置于兩片法蘭之間，而是一個精心設計的組件。其主要結構類型包括：
1. 整體型絕緣法蘭：
這是最經典和可靠的結構。它將絕緣套筒、絕緣墊片、絕緣螺栓套筒和絕緣墊圈等組件預裝成一個整體。兩片法蘭（通常一片為凸面，一片為凹面）通過絕緣組件隔開并連接。其優點是整體性強，現場安裝簡便，絕緣性能穩定，不易因安裝不當而受損。SY/T0516標準主要推薦此類結構。
2. 組裝型（分體式）絕緣法蘭：
由用戶或施工方在現場將標準法蘭、絕緣墊片、絕緣套管和墊圈等零件組裝而成。成本相對較低，但對安裝工藝要求極高，若絕緣零件安裝不到位或受損，極易導致絕緣失效。
- 特殊結構絕緣法蘭：
- 預埋式絕緣接頭：功能與絕緣法蘭類似，但采用工廠預制的整體焊接結構，絕緣和密封性能更優，適用于直埋等要求更高的場合，逐漸成為主流。
- 帶旁路或測試裝置的絕緣法蘭：方便日常檢測絕緣電阻和跨接。
四、 絕緣材料與性能要求
絕緣性能是核心。關鍵絕緣部件包括：
- 絕緣墊片：通常采用高強度工程塑料（如增強聚四氟乙烯、酚醛層壓板）或特種復合材料制成，兼具密封與絕緣功能。
- 絕緣套管與墊圈：套在螺栓上，隔離螺栓與法蘭孔，防止形成旁路電流。常用材料有尼龍、聚乙烯、聚四氟乙烯等。
根據SY/T0516，在干燥狀態下，絕緣法蘭的絕緣電阻應不小于 10 MΩ。在實際使用中，需考慮環境濕度、表面污垢等影響。
五、 選型與應用要點
- 選型依據：必須明確管道公稱通徑（DN）、壓力等級（PN/Class）、連接標準（如HG/T，GB/T）、介質特性、環境溫度及絕緣電阻要求。
- 安裝規范：安裝前需檢測各絕緣部件完好無損；安裝時確保法蘭對中，均勻?qū)ΨQ擰緊螺栓，防止絕緣墊片局部應力過大而破損；安裝后應立即使用兆歐表（搖表）檢測絕緣電阻。
- 維護與檢測：絕緣法蘭應納入日常巡檢和陰極保護監測體系，定期（如每年）檢測其絕緣電阻值，發現絕緣性能顯著下降應及時查找原因（如絕緣件老化、潮濕、污穢）并處理。
###
SY/T0516標準DN200高壓絕緣法蘭是工業管道系統中一道重要的“安全與防腐閘門”。正確理解其標準、結構、選型和應用要點，對于保障整個管道系統的完整性、安全性和使用壽命至關重要。在選擇時，務必尋求信譽良好的制造商，確保產品完全符合標準要求，并由專業人員進行規范安裝與維護，方能使其在防腐蝕斗爭中發揮最大效能。
